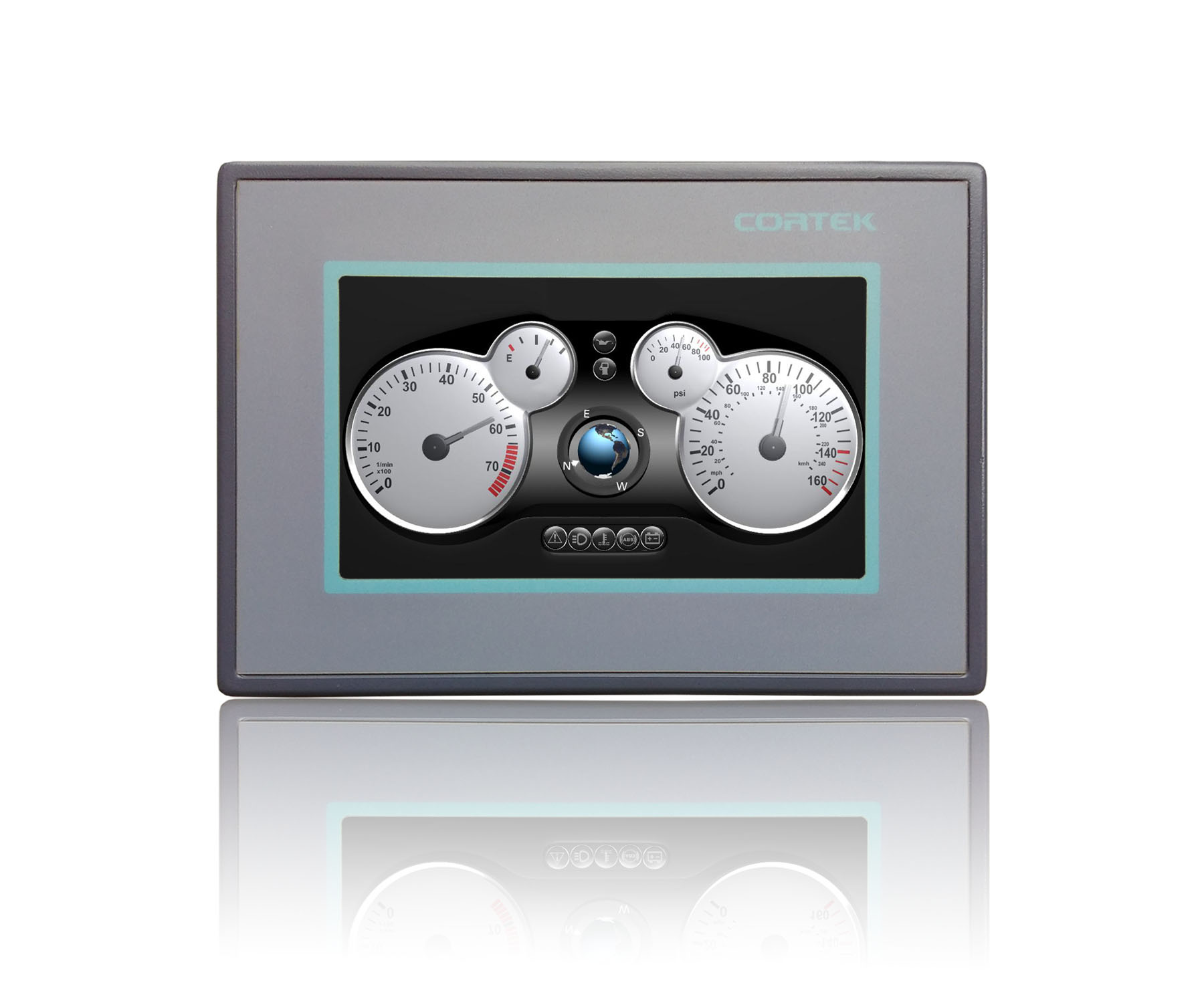

AT7043S
發布時間：2019-07-26 14:27:35 丨 瀏覽次數：241
主要功能：
*4.3英寸工業人機界面
*Cortex A8 CPU 1G主頻，256M FLASH,256M DDR
*1*RS232,1*RS485,1*USB 2.0
*內置TF插槽，最大可擴展32G TF
*內置圖像加速
*USB接口過流過流保護
產品介紹
AT7043S是一款以先進的Cortex-A8 CPU為核心（主頻1.0G）的高性能嵌入式一體化人機界面。該產品設計采用7英寸高亮LED液晶顯示器（分辨率480*272），四線電阻式觸摸屏（分辨率4096*4096），PC\ABS外殼， 具備良好的電磁屏蔽性。支持WIN CE6.0, 同時預裝CORWARE V2.9.8工業組態軟件。
產品規格
結 構：PC\ABS結構
安裝方式：嵌入式安裝
額定功率：6W
額定電壓：DC24V
輸入范圍：DC12V-DC36V
允許失電：小于3ms
總體尺寸：145mm×101mm×31.3mm
前 面 板：136mm×92mm×31.3mm
機柜開孔：138mm×94mm
重 量：0.54KG
外殼顏色：工業灰
產品特性
液 晶 屏：4.3寸TFT液晶屏、LED背光、顏色65535
分 辨 率：480*272
顯示亮度：250cd/m2
C P U ：ARM Cortex A8 CPU為核心，主頻1.0G
觸 摸 屏：四線電阻式，點動100萬次以上
內 存：256M DDRII RAM
存儲設備：256M NAND FLASH
SD卡擴展：內置，最大可擴展32G
接 口：1*RS232，1*USB 2.0
實時時鐘：有
蜂 鳴 器：有
應用環境
工作溫度：0~50℃
工作濕度：10~90%RH(無凝結）
儲存溫度：-30~70℃
儲存濕度：10~90%RH(無凝結）
震動頻率：10~25Hz
冷卻方式：自然冷卻
產品認證
CE 認證：EN55022、EN55024
FCC 認證：PART15
防護等級：IP 65(前面板）
絕緣電阻：超過50兆歐@500VDC
耐壓測試：500V AC 1分鐘
抗干擾性：工頻磁場干擾度5級，磁場強度

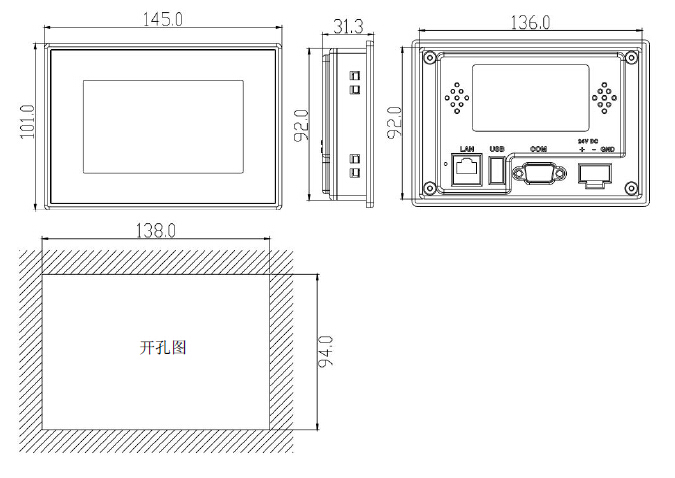

三視圖
串口定義
| COM1 | 2 | RS232_RXD |
| 3 | RS232_TXD |
| 5 | GND |
| COM2 | 7 | 485 + |
| 8 | 485 - |
