產品中心26不封閉拖鏈系列 - 雙面可打開

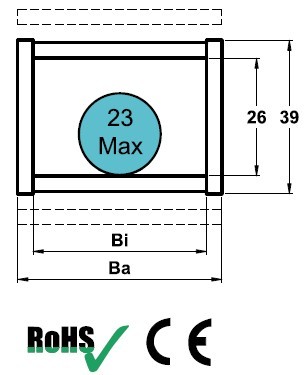

內高 (mm): 26
最大允許電纜外徑 (mm): 23
節距 (mm): 46(每米22節)
最大水平懸空長度: 2.1
最大允許行程:100
最大允許垂直懸掛:40
可彎曲半徑 (mm): 60、75、100、125、200、250
應用場合：可應用于負載較重，中長距離，高速運動，環境惡劣等場合。
拖鏈型號 | 內寬 | 外寬 | 對應固定接頭型號 | A | B | C | ΦD |
Type | Inner Width | Outer width | Type | (mm) | (mm) | (mm) | (mm) |
Bi(mm) | Ba(mm) | fixed connector | |||||
26.40.R | 40 | 58 | 26.40.12PZ | 52 | 14 | 15 | 4.5 |
26.50.R | 50 | 68 | 26.50.12PZ | 62 | 14 | 15 | 4.5 |
26.75.R | 75 | 93 | 26.75.12PZ | 87 | 14 | 15 | 4.5 |
26.100.R | 100 | 118 | 26.100.12PZ | 112 | 14 | 15 | 4.5 |
26.125.R | 125 | 143 | 26.125.12PZ | 137 | 14 | 15 | 4.5 |
26.150.R | 150 | 168 | 26.150.12PZ | 162 | 14 | 15 | 4.5 |

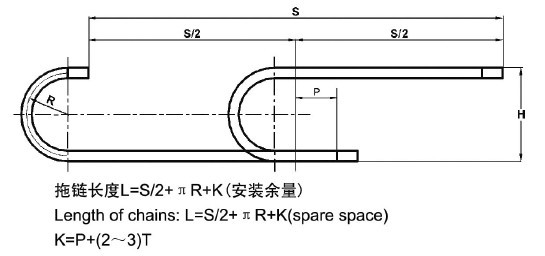

安裝示意圖
可選附件： 隔片 26.01VS
